Parámetros de materiales digitales para un diseño 3D preciso

Los parámetros de los materiales digitales influyen en la simulación y el ajuste realistas.

Unos parámetros de materiales digitales precisos y coherentes son la clave del éxito en el uso de las tecnologías 3D para la visualización y la creación de prototipos de ajuste técnico.

Los parámetros digitales de los materiales afectan a todas las etapas de la simulación.

Simulación basada en el patrón y los parámetros físico-textiles, no en el color o la textura
Boceto para discutir el estilo y el color
Prototipo digital completo, incluyendo color, textura y accesorios

Sudaderas con cremallera en tres etapas: simulación, boceto y prototipo — Los servicios de Hohenstein Digital Fitting Lab están disponibles para cada etapa del diseño de prendas en 3D.

Bibliotecas de materiales de marcas y proveedores | Libros de muestras físicos con datos digitales | Traductor universal | Webcast

¿Existe una norma industrial para la digitalización de materiales?

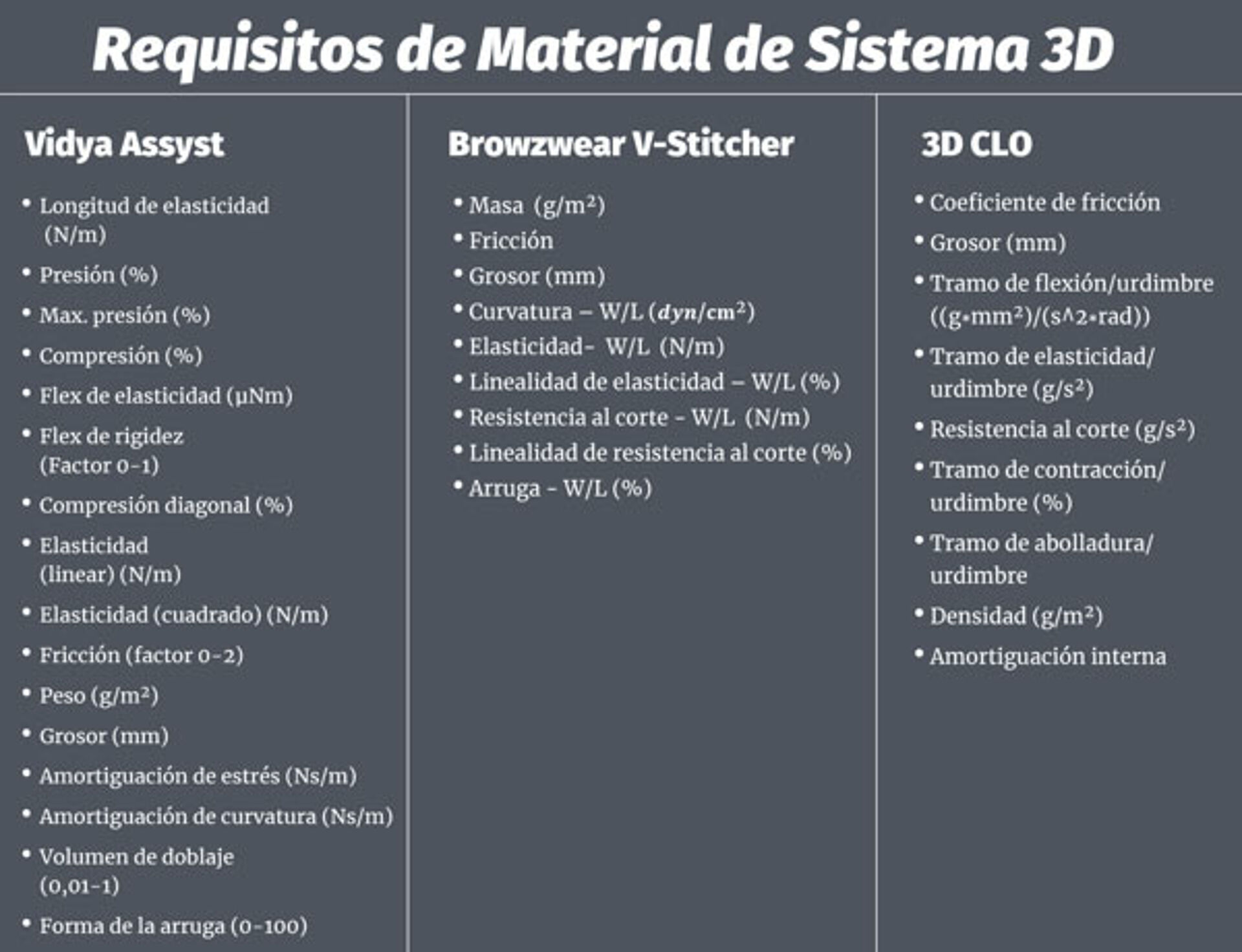

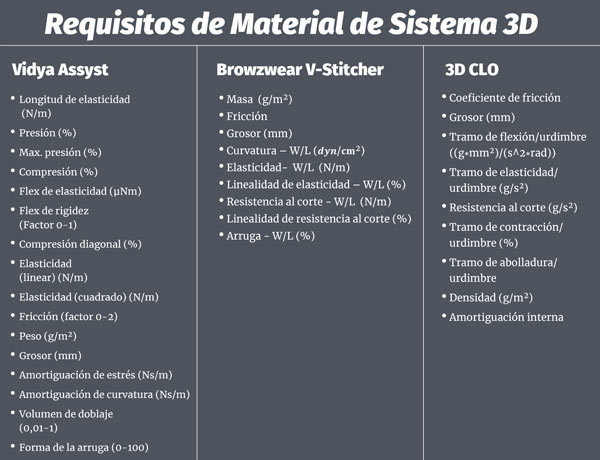

Listas de parámetros y unidades para Vidya Assyst, Borzwear V-Stitcher y 3D Clo — Hohenstein estudió y redujo los diferentes requisitos y luego ajustó los valores de entrada para que el gemelo digital sea idéntico al material físico, sin importar qué software se use.

No, y esto crea varios retos.

Cada programa 3D requiere sus propios parámetros y tamaños de muestra, utiliza diferentes nombres y unidades y recomienda diferentes kits y dispositivos de prueba
Las pruebas requieren mucho tiempo y los resultados están vinculados a un único sistema de software
Si no se ajusta el algoritmo del software, los materiales tienen un aspecto y un comportamiento diferentes en cada programa, incluso si todos los datos se introducen correctamente
Las pruebas manuales sin equipo profesional conducen a una visualización inconsistente

Hohenstein ha creado un enfoque universal y está liderando los esfuerzos de estandarización.

Bibliotecas digitales de materiales y libros de muestras

Bibliotecas digitales
Libros de muestras

Bibliotecas digitales

Cree más rápido con una biblioteca de datos de materiales.

Las bibliotecas predeterminadas tienen un alcance limitado y están vinculadas a un sistema. Las bibliotecas digitales compradas pueden ser incoherentes y poco fiables. Ninguna de ellas coincide con los tejidos que se utilizan.

Gif animado de 26 telas renderizadas digitalmente en diferentes colores y comportamiento de tapizado — Brindar a los diseñadores acceso a materiales precisos es importante para la visualización, el desarrollo técnico de productos y la producción de productos que coincidan con el prototipo digital.

Hohenstein trabaja con marcas, fabricantes y fábricas para digitalizar las colecciones de tejidos basándose en datos probados.

Los diseñadores acceden a materiales digitalizados que se corresponden exactamente con los tejidos que han elegido. Los proveedores llegan a los diseñadores digitales y se aseguran de que su tejido se represente con exactitud, independientemente de la plataforma que utilice el cliente.

Correlacionar las bibliotecas con las colecciones
Asegurar resultados reproducibles entre sistemas de software y temporadas
Obtener productos físicos que coincidan con los diseños digitales
Confíe en los datos, incluso para los tejidos complejos

Libros de muestras

Añada datos digitales a los libros de muestras físicos.

Combine la experiencia háptica con los parámetros digitales de los materiales.

Incluir los parámetros digitales de los materiales en los muestrarios se está convirtiendo en algo tan importante como la composición y el peso.

Los datos de nuestros muestrarios incluyen las entradas de plataformas específicas, lo que permite a los diseñadores ver y sentir las muestras de tejido que están utilizando, y luego diseñar con precisión en 3D.

Podemos crear los datos para sus propios libros de muestras o producir los libros para usted.

"Reconocemos el valor de tener el material en las manos. Aunque el proceso sea digital, estos productos siguen siendo diseñados por - y para - humanos."

- Simone Morlock, Directora del Laboratorio de Adaptación Digital de Hohenstein

Enfoque del traductor universal de Hohenstein

Objetivo: estandarizar la digitalización del material para obtener resultados coherentes en todas las plataformas

Desarrollo Hohenstein
5 Parámetros

Desarrollo Hohenstein

Investigación Hohenstein

Analizamos los diferentes requisitos, formatos de datos, unidades y resultados de los distintos sistemas 3D. Tras reducir los parámetros de las pruebas a cinco pruebas textiles-físicas esenciales, formulamos una conversión que garantiza una visualización y un comportamiento coherentes en los distintos sistemas.

5 Parámetros

Los 5 principales parámetros del tejido digital

Peso
Espesor
Flexión
Alargamiento
Forma del volumen del pliegue

Ficha técnica - Parámetros de materiales digitalespdf

Hohenstein - Proceso de digitalización de tejidos y accesorios

1. Pruebas
Opcional: Textura
2. Procesamiento
3. Exportación de datos

1. Pruebas

Pruebas físico-textiles

Peso (DIN EN 12172)
Espesor (DIN EN ISO 5084)
Flexión (Método Cantilever - DIN 53362: 2003-10)
Alargamiento/estiramiento en las direcciones de la urdimbre, la trama y el sesgo (DIN EN ISO 13934-1 o DIN 53835 T14)
Drapabilidad - Volumen y forma del pliegue (DIN EN ISO 9073-9:2008)

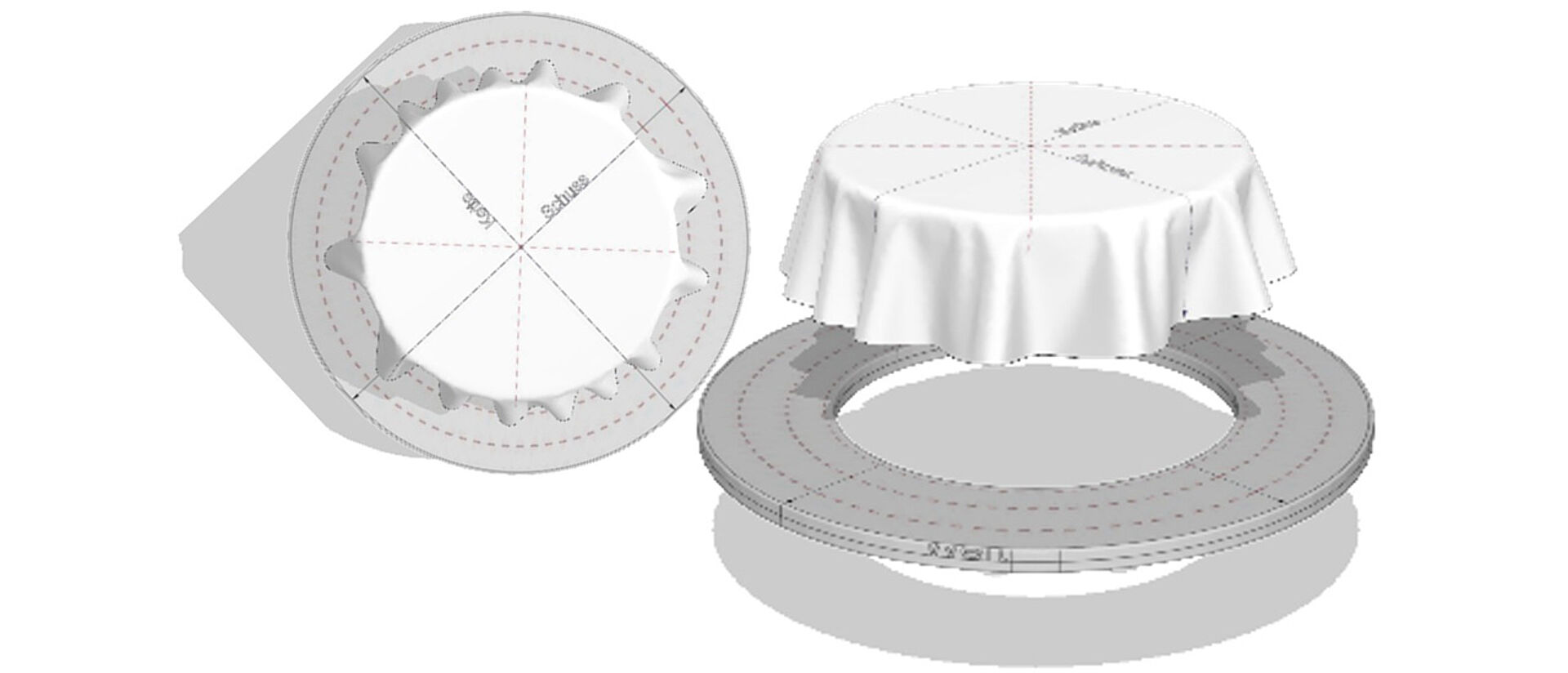

Visualización de resultados de drapómetro desde un lado y desde arriba — Hohenstein calcula el coeficiente de caída que se necesita para el algoritmo de simulación de algunos sistemas de software 3D.

Opcional: Textura

Opcional: Escaneo de la textura

(Los sistemas de software de textura de tejidos más comunes son Substance Designer, Substance Alchemist, X-Tex, etc.)

Tres imágenes de caída de tela con diferentes texturas y colores — El escaneo de texturas es una parte opcional del servicio de Hohenstein porque se puede realizar fuera de un laboratorio de pruebas profesional.

2. Procesamiento

Procesamiento del resultado de la prueba

Convertir las unidades
Crear formatos de archivo individuales
Generar imágenes de drapeado

Imágenes de tela tapizada, una blanca y otra gris texturizada — Las imágenes de caída de tela ilustran cómo se comporta un textil en la realidad.

3. Exportación de datos

Exportación de datos para plataformas digitales

Ejemplos de materiales digitalizados para sistemas comunes:

Parámetros físicos vs. textura

Física vs óptica
Mapas de texturas

Física vs óptica

Forma y función frente a apariencia

Los parámetros físico-textiles definen la caída e influyen en el ajuste de una prenda
Las texturas definen la óptica y son necesarias para una simulación fotorrealista

Mapas de texturas

Renderizado basado en la física (PBR)

Propiedades más importantes para la simulación de texturas:

Mapa de color de la superficie
Mapa de normales del relieve, abolladuras y protuberancias de la superficie
Mapa de rugosidad de la intensidad con la que la superficie refleja la luz
Mapa de altura de la malla digital
Mapa de opacidad de la transparencia

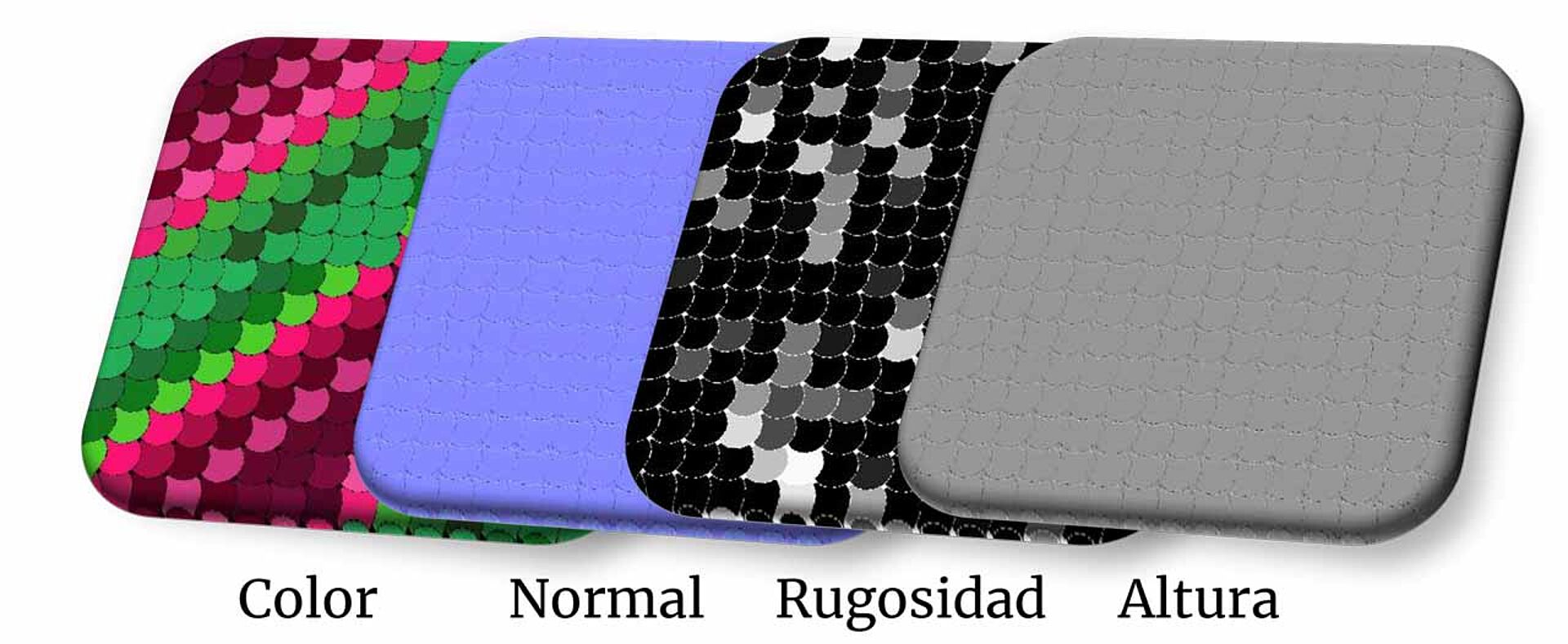

representaciones de escaneo de textura para color, material, rugosidad y altura — Aunque no influyen en el ajuste de la prenda, la textura es importante para las simulaciones de aspecto realista.

material 3D con lentejuelas y rayas sobre una pelota — Los mapas de textura pueden mostrar gran detalle en materiales digitalizados.

Física del tejido digital
